Каждый производитель свечей зажигания маркирует свою продукт, тем самым они предоставляют возможность самому выполнить подбор аналога свечи зажигания для своего двигателя. Маркировка несет определенную информацию о свече зажигания, ее особенностях, функции и свойствах. Наносится она непосредственно на свечу и на упаковку. В данной статье вы узнаете, что означает сочетание букв и цифр нанесенные на свечи NGK.
Японская компания “NGK” является одним из ведущих производителей свечей зажигания во всем мире. В их ассортименте есть свечи, как для автомобилей, так и для мототехники, водного транспорта, снегоходов, мотокос, генераторов, газонокосилок, бензопил и других устройств имеющих бензиновый двигатель. Свечи компании NGK в основном имеют два стандарта кодировки из 6 и 7 параметров. Также они используют для обозначения отдельные специальные маркировки.
Расшифровка маркировки 7 параметров и пример

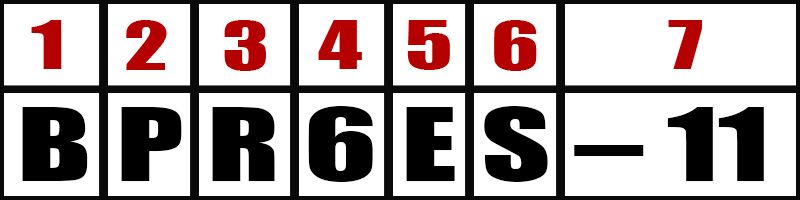

Пример: B P R 6 E S – 11
1. Первая буква «B» - расшифровывает диаметр свечи и размер головки ключа шестигранника. |
2. Вторая буква на свече это ее структура.
|
3. Помехоподавляющий резистор. |
4. Калильное число свечи зажигания.
|
5. Пятая буква указывает длину резьбы свечи. |
A — 18 мм | 25.4 мм B — 14 мм | 20.8 мм C — 10 мм | 16.0 мм D — 12 мм | 18.0 мм E — 8 мм | 13.0 мм AB — 18 мм | 20.8 м BC — 14 мм | 16.0 мм BK — 14 мм | 16.0 мм DC — 12 мм | 16.0 мм |
P — Свеча с выступающим изолятором. M — Тип компактной свечи. U — Тип свечи с поверхностным разрядом. |
R — с резистором. |
От 2 горячая свеча. |
E — 19.0 мм. EH — Частичная резьба (19 мм посадка, 12.7 мм резьба). H — 12.7 мм. L — 11.2 мм. F — Коническая плотная посадка (A-F – 10.9 мм, B-F – 11.2 мм, B – EF – 17.5 мм, BM-F – 7.8 мм). Без символа — Компактная свеча (BM – 9.5 мм, BPM – 9.5 мм, CM – 9.5 мм). |
6. Шестой символ обозначает особенности конструкции свечи. |
7. Межэлектродный зазор свечи зажигания. |
B — Неподвижная контактная гайка SAE (CR8EB). CM, CS — Наклонно выполненный боковой электрод, компактный тип (длина изолятора: 18.5 мм). G — Гоночная свеча зажигания. GV — Гоночная свеча зажигания (центральный электрод специального V-типа из сплава золота и палладия). I, IX — Иридиевый электрод. J — Свеча имеет 2 боковых электрода специальной формы (удлиненные, наклонно выполненные). K — Свеча имеет 2 боковых электрода. -L — Промежуточное калильное число. -LM — Компактный тип (длина изолятора: 14.5 мм), используется для газонокосилок. N — Специальный боковой электрод. P — Платиновый электрод. Q — 4 боковых электрода. S — Стандартный тип (центральный электрод: 2.5 мм). T — 3 боковых электрода. U — Тип с полуповерхностным разрядом. VX — Платиновая свеча зажигания. Y — Центральный электрод с V-образной насечкой. Z — Специальная конструкция (центральный электрод: 2.9 мм). |
Без символа — стандартный зазор (мотоцикл: 0.7-0.8 мм, автомобиль: 0.8-0.9 мм). -8 — 0.8 мм. -9 — 0.9 мм. -10 — 1.0 мм. -11 — 1.1 мм. -13 — 1.3 мм. -14 — 1.4 мм. -15 — 1.5 мм. -S — Cпециальное уплотнительное кольцо. -E — Cпециальное сопротивление. |
Расшифровка маркировки 6 параметров и пример.

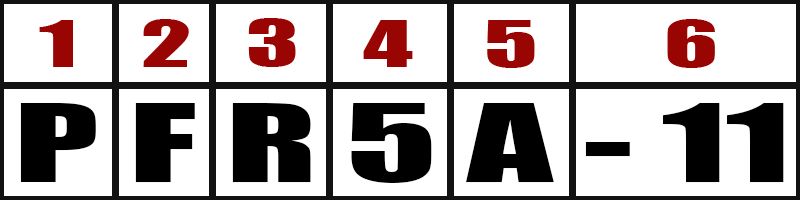

Пример: P F R 5 A - 11
1. Первая буква указывает тип свечи зажигания. |
2. Диаметр, длина резьбы, тип уплотнения и размер шестигранника. |
3. Помехоподавляющий резистор. |
D — Свеча с повышенной надёжностью зажигания, с особо тонким электродом. |
KA — 12 мм, 19.0 мм, уплотнительное кольцо – 14.0. KB — 12 мм, 19.0 мм, уплотнительное кольцо – 14.0 Bi-Hex. MA — 10 мм, 19.0 мм, уплотнительное кольцо - 14.0. NA — 12 мм, 17.5 мм, коническая плотная посадка - 14.0. F — 14 мм, 19.0 мм, уплотнительное кольцо - 16.0. G — 14 мм, 19.0 мм, уплотнительное кольцо - 20.8. J — 12 мм, 19.0 мм, уплотнительное кольцо – 18.0. K — 12 мм, 19.0 мм, уплотнительное кольцо – 16.0. L — 10 мм, 12.7 мм, уплотнительное кольцо – 16.0. M — 10 мм, 19.0 мм, уплотнительное кольцо – 16.0. T — 14 мм, 17.,5 мм, коническая плотная посадка – 16.0. U — 14 мм, 11.2 мм, коническая плотная посадка – 16.0. W — 18 мм, 10.9 мм, коническая плотная посадка – 20.8. X — 14 мм, 9.5 мм, уплотнительное кольцо – 20.8. Y — 14 мм, 11.2 мм, коническая плотная посадка – 16.0. |
R — Свеча с резистором. |
4. Калильное число свечи зажигания. |
5. Пятый символ указывает на особенности конструкции свечи. |
6. Межэлектродный зазор. |
От 2 горячая свеча. До 10 холодная свеча |
A, B, C… — Свечи со специальными характеристиками. I — Свеча оборудована иридиевым электродом. P — Свеча оборудована платиновым электродом. Z — Свеча со специальной конструкция (центральный электрод: 2.9 мм). |
Без символа — стандартный зазор (мотоцикл: 0.7-0.8 мм, автомобиль: 0.8-0.9 мм). -7 — 0,7 мм. -9 — 0,9 мм. -10 — 1,0 мм. -11 — 1,1 мм. -13 — 1,3 мм. -14 — 1,4 мм. -15 — 1,5 мм. -A — Свеча без уплотнительного кольца. -D — Специальное покрытие металлического корпуса. -E — Специальное сопротивление. -G — Имеет боковой электрод с медным сердечником. -H — Оснащен специальной резьбой. -J — Имеет 2 боковых электрода. -K — Защита от вибраций бокового электрода. -N — Имеет специальный боковой электрод. -Q — 4 боковых электрода. -S — Оснащен специальным уплотнительным кольцом. -T — 3 боковых электрода. |
Теперь зная все обозначения маркировки свечей зажигания NGK, можно без проблем подобрать себе аналог качественного производителя. Качество свечей зажигания очень важная составляющая для надежного пуска двигателя в любую пору года. Покупка свечей зажигания может застать вас в врасплох, так как на рынке много поддельного товара, и что бы не приобрести кота в мешке, следует делать покупки только у проверенных продавцов или интернет магазинах, которые предоставляют только оригинальные детали и работают согласно закону защиты прав потребителя.
