Осцилограф Autel MaxiScope MP408

Осцилограф (мотор-тестер) HI рівня якості

Діагностика всіх сигналів включаючи CAN, LIN і Flex

Модуль MaxiScope від Autel дозволяє реалізувати функції 4-х канального цифрового осцилографа на базі найпотужнішого сканераMaxiSys® (MS908, MS908P, MaxiSys Elite), створюючи повноцінну діагностичну систему.

MaxiScope дозволить Вам проводити вимірювання і тестувати всі електронні компоненти і ланцюги на сучасних автомобілях. Завдяки високій частоті дискретизації від 80MS / s до 20MS / s і неймовірною частоті пропускання 20MГц, MaxiScope дозволяє аналізувати осцилограми на 8 "або 10" екрані точно і чітко.

Автомобільний Осцилограф

•  Автонастройка шкал часу і напруги в один клік
• Повна сумісність з усіма сучасними електронними елементами в авто і шинами, включаючи LIN, CAN і FlexRay
• Читання і відображення електричних сигналів з високою роздільною здатністю.
• Можливість ручного налаштування параметрів для вимірювання
• Запис осциллограмм відтворення з бази
• Зміна кольору відображення осцилограми
• Інтуїтивний інтерфейс дозволяє просто управляти точкою синхронізації і відслідковувати параметри в реальному часі
• Харчування від USB
• Безкоштовні оновлення при підключенню до мережі Інтернет
• Портативний, з посиленим корпусом і гумовою захисною накладкою

Харатеристики:
Вертикальна роздільна здатність: 12 біт
Кількість каналів: 4
Смуга пропускання: 20 МГц
Точність: 1%
Чутливість: від 10 мВ / справ до 20 В / справ
Діапазони зміни вхідних сигналів (весь діапазон): від ± 50 мВ до ± 100 В для 11 діапазонів
Вхідний імпеданс: 1 MОм при паралельному конденсаторі 22 пФ

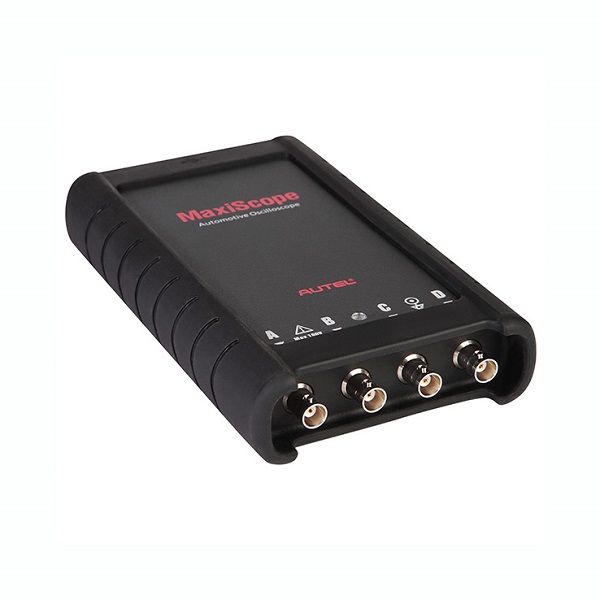

Тип входу: Заземлений роз'єм BNC
Вхідний зв'язок: Режим змінного / постійного струму обираний за допомогою програмного забезпечення
Захист від перевантаження: ± 200 В на одиночному вході
Максимальна частота дискретизації (одиночний імпульс) при використанні каналу 1 або 2: 80 Мвиб / с *
при використанні каналу 3 або 4: 20 Мвиб / с
Буферна пам'ять: 32 МБ, розподіляється між активними каналами
Буфер сигналів: до 1000 сигналів
Діапазони тимчасової розгортки: від 100 нс / справ до 1000 с / справ
Джерело: Будь вхідний канал
Основні тригери: Автоматично, повтор, одиночний, відсутня
Додаткові тригери: Наростаючий фронт, спадаючий фронт
Діапазон робочих температур: від 0 до +50 ° C (від +15 до +40 ° C для зазначеної точності)
Діапазон температур при зберіганні: від -20 до +60 ° C
Діапазон відносної вологості при зберіганні: від 5% до 95% без конденсації
Розміри (з урахуванням захисної гумової накладки): 190 x 115 x 38 мм
Вага: <0,5 кг

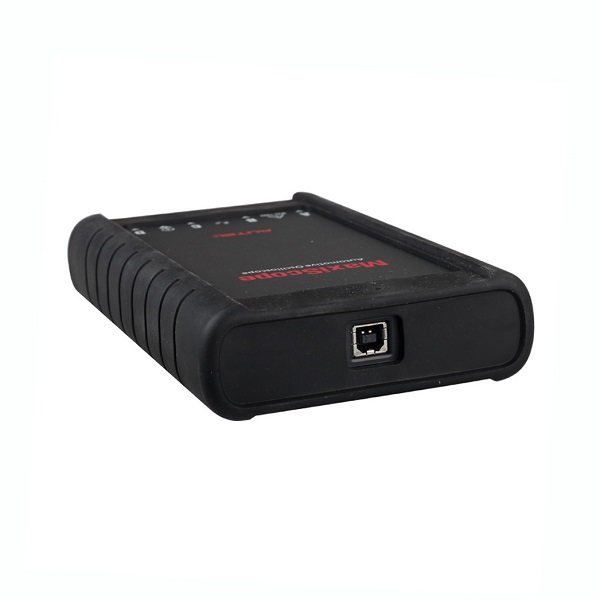

Зв'язок з комп'ютером: Кабель USB 2.0 (входить в комплект поставки)
Електроживлення: Через роз'єм USB
Відповідність вимогам: Федеральна комісія США із зв'язку (Електромагнітна сумісність), Рада Європи (електромагнітна сумісність і диференціал низької напруги), RoHS
Гарантія: 1 рік

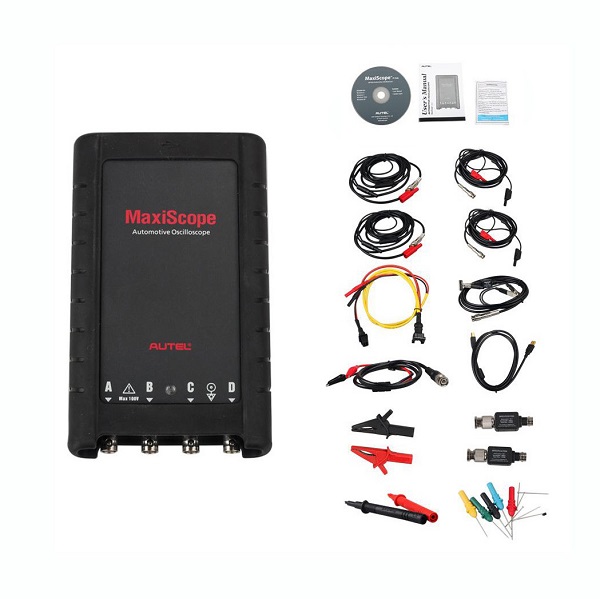

Комплектація:
Осцилограф MaxiScope - 1 шт.
Компакт-диск (CD) - 1 шт.
USB-кабель (довжина 1,5 м) - 1 шт.
Екранований вимірювальний провід (довжина 3 м) - 4 шт.
Адаптер для вторинної ланцюга запалювання - 1 шт.
Двопровідний відведення - 1 шт.
Атенюатор 20: 1 - 2 шт.
Набір з 2 великих крокодилячих затискачів - 1 шт.
Набір маленьких крокодилячих затискачів - 1 шт.
Набір з 5 голчастих пробників - 1 шт.
Набір з 2 щупів мультиметра - 1 шт.
